配电柜和开关箱的配置运用标准

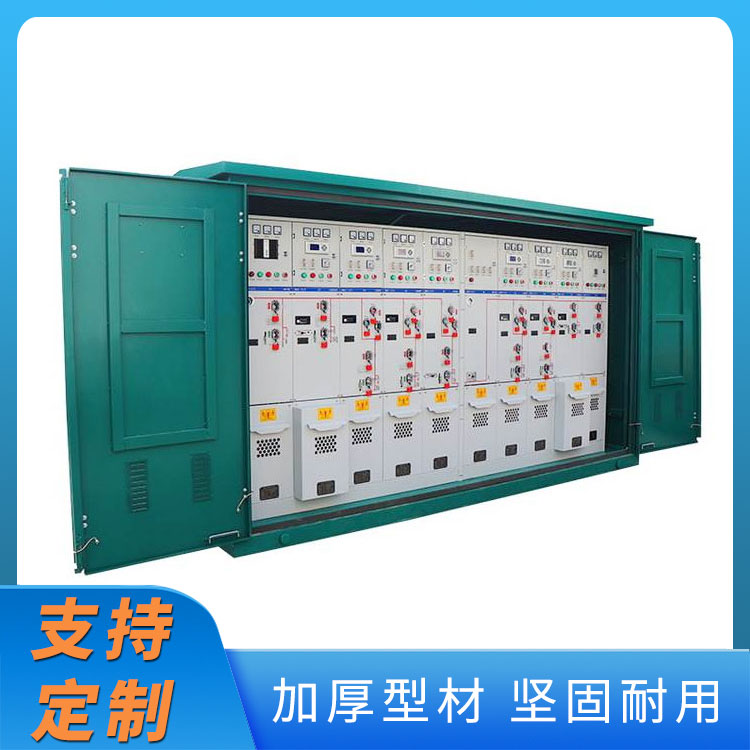

■ 配电柜

◎ 一级总箱

配置计量表、电流电压表、电源总隔分开关分路隔分开关、 漏电开关，接地接零排。

◎ 二级配电柜

具备电源总隔分开关，分路隔分开关，断路器插座应按规则的位置紧固在绝缘板上，不得倾斜和松动。

◎ 三级末端开关挪动箱

所需设置隔分开关，漏电维护器（动作电流30mA或15m动作时间0.1S）N排，PE排进出线卡，电器元件所需固定在绝缘板上。

■ 开关箱配置运用标准

◎ 配电系统应设置总配电柜和分配电柜实行分段分层面配电。分配电柜间隔不大于30m。开关箱用于控制固定式设备程度间隔不大于3m。

◎ 动力配电柜与照明电箱宜分别设置。若合置在同一个配电柜内，动力和照明线应分路设置。

▲ 三级动力箱

◎ 开关应由三级电箱配电。配电柜的总回路和分路所需装有明显断开点。

◎ 配电柜、开关箱应设在枯燥、通风及常温场所，否则应作相应防护处置。电箱设在位置四周应有足够二人同时工作的空间和通道，不准堆听任何阻碍操作、维修的物品。

▲ 电箱内线路装置

◎ 配电柜、开关箱内的电源开关、电器装置应结实，不得倾斜松动。衔接导线采用绝缘导线，排列划一不得有外露带电部位。装置板上所需分别配置专用维护接零的端子板，每个接线桩≯2根线。

电箱开关箱内的工作零线应经过接线端子板衔接，配电柜、开关箱的金属箱体、金属电器装置板以及箱内电器的不应带电金属底座、外壳等所需维护接零，维护零线经过接线端子板衔接。

箱中导线进出线口应在箱体下底面，进出线应加护套，分路成束，并做成防水弯。进入开关箱电源线严禁用插销衔接。

▲ 电箱内线路装置

◎ 箱内电器所需牢靠完好，不准运用破损、不合格的电器。电器元件应具有产品合格证，并归入技术档案材料内。配电柜应编号，标明其称号、值班电工姓名、维修电话。箱内应贴有配电系统图，标明电器元件参数及分路称号，有检查记载，严禁运用倒顺开关。

◎ 电箱内应设置总隔分开关和分路隔分开关，以及总熔断器和分路熔断器（或总自动开关和分路自动开关）。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相顺应。

◎ 每台用电设备应有各自专用开关箱，所需实行“一机一闸一漏一箱”制。严禁用同一开关箱直接控制≥2台以上用电设备（含插座）。
