高压配电柜组成和工作原理详解

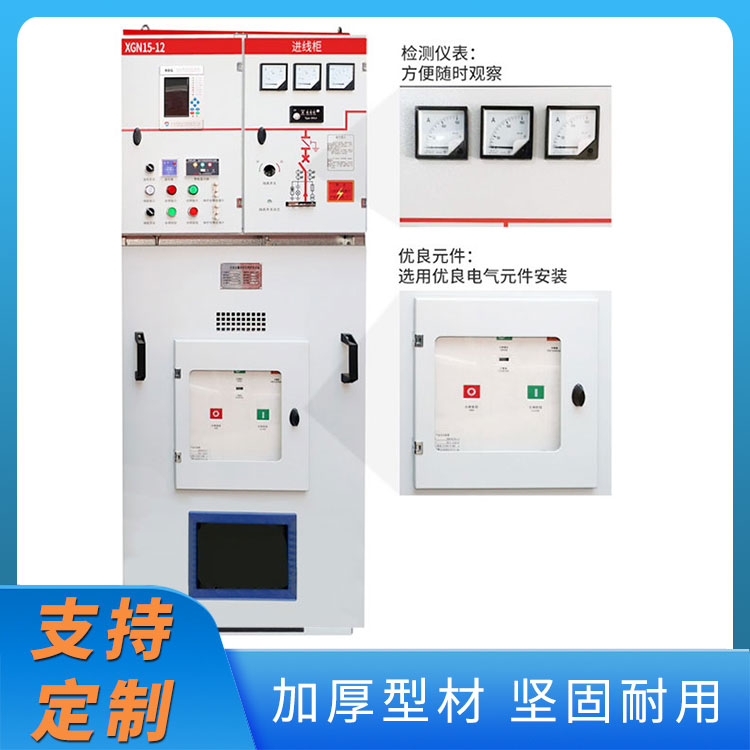

　　高压配电柜主要由以下几部分组成：

　　柜体材料：包括冷轧钢板或角钢(用于焊接柜体)、镀铝锌钢板或镀锌钢板(用于组装机柜)、不锈钢板(非磁性)等。

　　功能单元：包括主母线室(一般主母线排列成“针”形或“1”形两种结构)、断路器室、电缆室、继电器和仪表室、柜顶小母线室、二次接线室等。

　　柜内元件：包括柜内常用一次电气元件(主电路设备)如电流互感器(CT)、电压互感器(PT)、零序变压器、开关设备、接地开关、避雷器等，以及柜内主要二次元件，如继电器、电能表、电流表、电压表、功率表、功率因数表、频率计、熔断器、空气开关等。

　　高压配电柜的工作原理主要基于电路工作和保护工作原理。

　　电路工作原理：

　　高压配电柜的电路工作主要由隔离开关和断路器两个主要元件组成。

　　隔离开关的主要作用是隔离电路，当需要进行停电检修时，可以断开隔离开关，将检修部分从电网中隔离出来，保障其他线路和设备的正常运行。

　　断路器则负责保护电路，当电路中发生过流、接地或欠压等故障时，断路器会自动切断电路，防止故障扩大，保证设备和线路的安全。

　　保护工作原理：

　　过流保护：当高压配电柜的输电线路上的电流超过额定值时，电流互感器会检测到过电流信号，并将其传输到断路器。断路器接收到信号后，会迅速切断电流，防止过电流对线路和设备造成损害。

　　接地保护：如果输电线路发生接地故障，电流会流向故障点，形成单相接地。接地保护装置可以检测到这个电流，并自动切断故障线路，防止短路和电击事故的发生。

　　欠压保护：当输电线路出现欠压情况时，电压互感器会检测到欠压信号，并将其传输到断路器。断路器接收到信号后，会切断电路，防止设备因欠压而受到损害。

　　总的来说，高压配电柜的工作原理就是通过一系列的电路和保护装置，实现对高压电力系统的监测、保护和控制，保障电力系统的稳定、安全运行。
